Para cumplir las disposiciones internacionales, Radio-física Sanitaria exige para habilitar una sala de Resonancia Magnética que la línea de campo magnético de 5 Gauss ó 5mT quede circunscripta dentro de los límites de la sala de exámenes y la sala técnica.
Cuando el campo exceda los márgenes mencionados, se deberán vedar las mismas al ingreso del público (por Ej.: Patio o Jardín Cerrado con cartel Indicativo). De una forma similar se aplica el concepto a la línea de 1 Gauss ó 1mT, pero en este caso se recomienda blindar solo cuando el campo afecte a propiedades vecinas o áreas médicas sensibles a dicha magnitud.
El Blindaje Magnético es requerido ante situaciones particulares, por ejemplo:
- Cuando se quiere proteger la salud de personas que pudieran estar expuestas a campos magnéticos variables de 50/60 Hz de gran amplitud (por ejemplo: cerca de subestaciones eléctricas, cables de alta tensión, tableros de barras-bus, transformadores, etc.)
- Cuando se quiere proteger a un cierto equipo de los altos niveles de interferencias magnéticas externas variables que podrían afectar su funcionamiento (por ejemplo: situación de un equipo de RM cerca de cables de potencia, subestaciones eléctricas, vehículos en movimiento, ascensores, etc.)
- Cuando se quiere impedir que los altos niveles de campo magnético estático, generado por un magneto adentro de una sala, invadan zonas públicas o alteren el funcionamiento de otros equipos sensibles (por ejemplo: situación de una sala de RM cerca de la cual hay una sala de espera, una propiedad vecina, una Cámara Gamma, etc.)
Ejemplo de Simulación para un Blindaje Magnético
Se incluye la Documentación y Asesoramiento previo sobre todas las tareas de refuerzos y/o Estructura SOPORTE para la instalación del B.M. La Estructura soporte podrá variar, según el caso, entre tirantes de madera reforzados, perfiles de hierro galvanizado o caños estructurales de hierro.
El Blindaje Magnético es fundamental para lograr la habilitación del servicio de Resonancia Magnética por parte del Ministerio de Salud.
IMPORTANTE: Se podrá evitar la colocación de B.M. sobre algún sector si el cliente se hace responsable de vedar el ingreso de público al sector afectado. La forma de vedar el acceso puede ser colocando vallados, rejas, falsas paredes, etc. A su vez Radio-Física Sanitaria puede solicitar la colocación de carteles de advertencia sobre la presencia de alto campo magnético en estos sectores.
Los equipos Súper-conductivos durante ciertos estudios generan un alto nivel de ruido y transmiten algunas vibraciones a la estructura del edificio. Por esta razón el fabricante recomienda que la sala tenga una aislación acústica especial en las paredes, techo, interfaces de aire acondicionado y demás aberturas a fin de minimizar la difusión de los sonidos molestos a las áreas vecinas del servicio de resonancia.
Componentes y Características de una Aislación Acústica “Nivel Mínimo”:
- Puerta de R.F. Versión Acústica STC (32):
- Marco de puerta relleno con material absorbente.
- Mayor espesor de hoja y con una capa de material aislante y de barreras acústicas.
- Ventana de RF Versión Acústica:
- Tercer Vidrio Laminado para generar una cámara de aire sellada.
- Perfil de Aluminio perforado y relleno de gel sólido anti-humedad dentro de la cámara.
- Perímetro de la cámara recubierto con espuma fono-absorbente.
- Paredes: Pared Acústica hacia el Comando, diseñada y armada con materiales absorbentes detrás del revestimiento interno.
Componentes y Características de una Aislación Acústica “Nivel Básico”:
- Puerta y Ventana de R.F. Idem “Nivel Mínimo”:
- Paredes Acústicas diseñadas y armadas con materiales absorbentes y aislantes acústicas con espesor según el análisis de estructura del sector.
- Recomendaciones constructivas para el sector de RM para lograr la mayor efectividad del sistema.
Componentes y Características de una Aislación Acústica “Nivel Medio”:
- Puerta y Ventana de R.F. Idem “Nivel Mínimo”:
- Paredes Acústicas diseñadas y armadas con materiales absorbentes, aislantes y de barreras acústicas reflectivas según el análisis de estructura del sector.
- Techo Acústico armado con placas de espuma absorbente de alta densidad.
- Silenciadores Acústicos en los ductos de Aire e interfaces abiertas del Blindaje.
- Recomendaciones constructivas para el sector para lograr la mayor efectividad del sistema.
Componentes y Características de una Aislación Acústica Completa “Nivel Maximo”:
- Puerta de R.F. Versión Acústica STC (34):
- Marco de puerta relleno con material absorbente.
- Mayor espesor de hoja y con doble capas de material aislante y de barreras acústicas.
- Burlete Perimetral Acústico.
- Ventana de RF Versión Acústica:
- Tercer Vidrio Laminado para generar una cámara de aire sellada.
- Perfil de Aluminio perforado y relleno de gel sólido anti-humedad dentro de la cámara.
- Perímetro de la cámara recubierto con espuma fono-absorbente.
- Silenciadores Acústicos en los ductos de Aire e interfaces abiertas del Blindaje.
- Techo Acústico armado con placas de lana mineral y de espuma absorbente de alta densidad.
- Paredes Acústicas diseñadas y armadas con materiales absorbentes, aislantes y de barreras acústicas reflectivas según el análisis de estructura del sector.
- Recomendaciones constructivas para el sector para lograr la mayor efectividad del sistema.
También ofrecemos Aislación Acústica Parcial a Pedido del Cliente. Según las necesidades de cada cliente se puede calcular la aislación necesaria en determinas caras de la sala para lograr una optimización de costo y confort parcial del sector de RM.

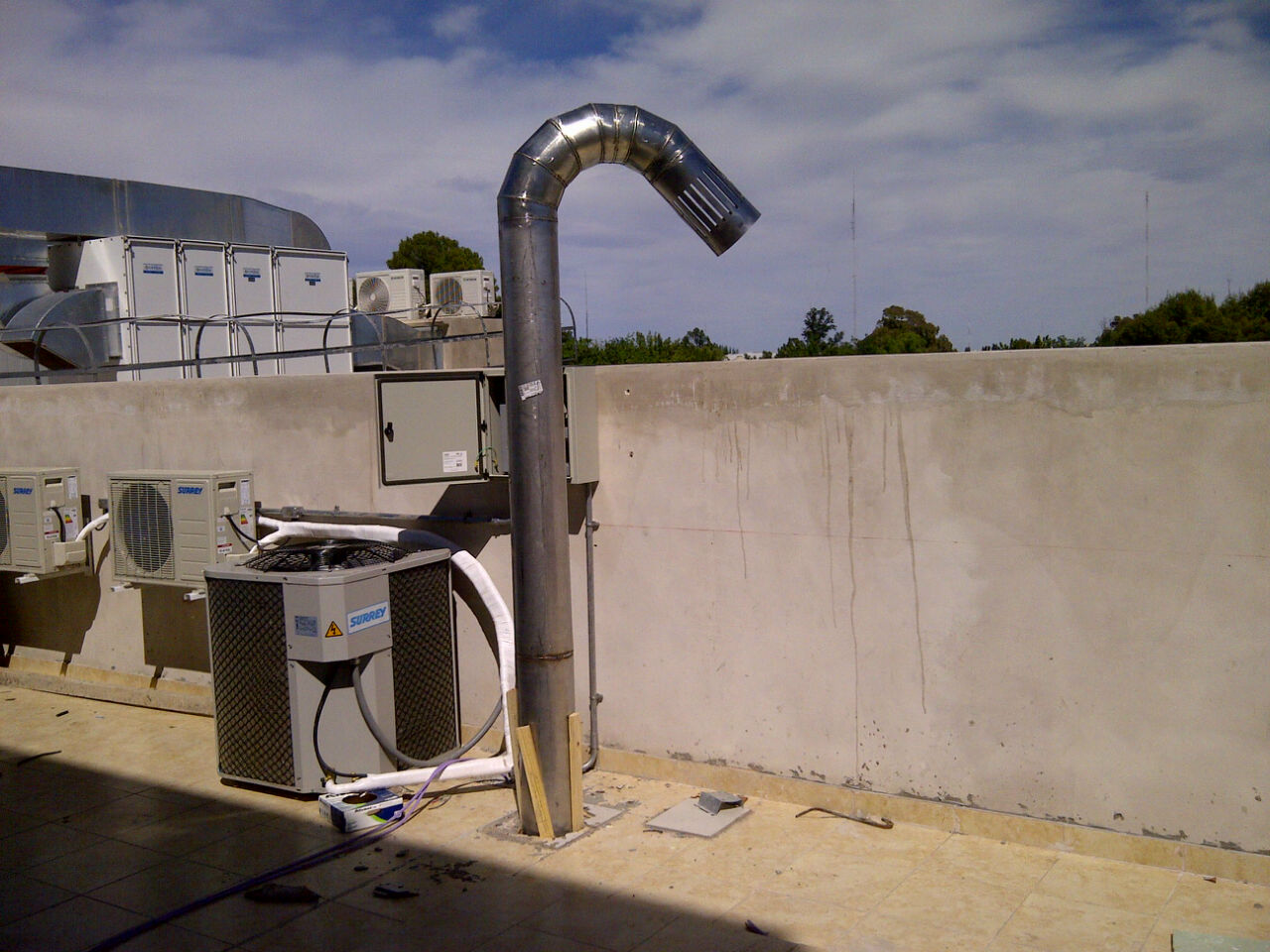

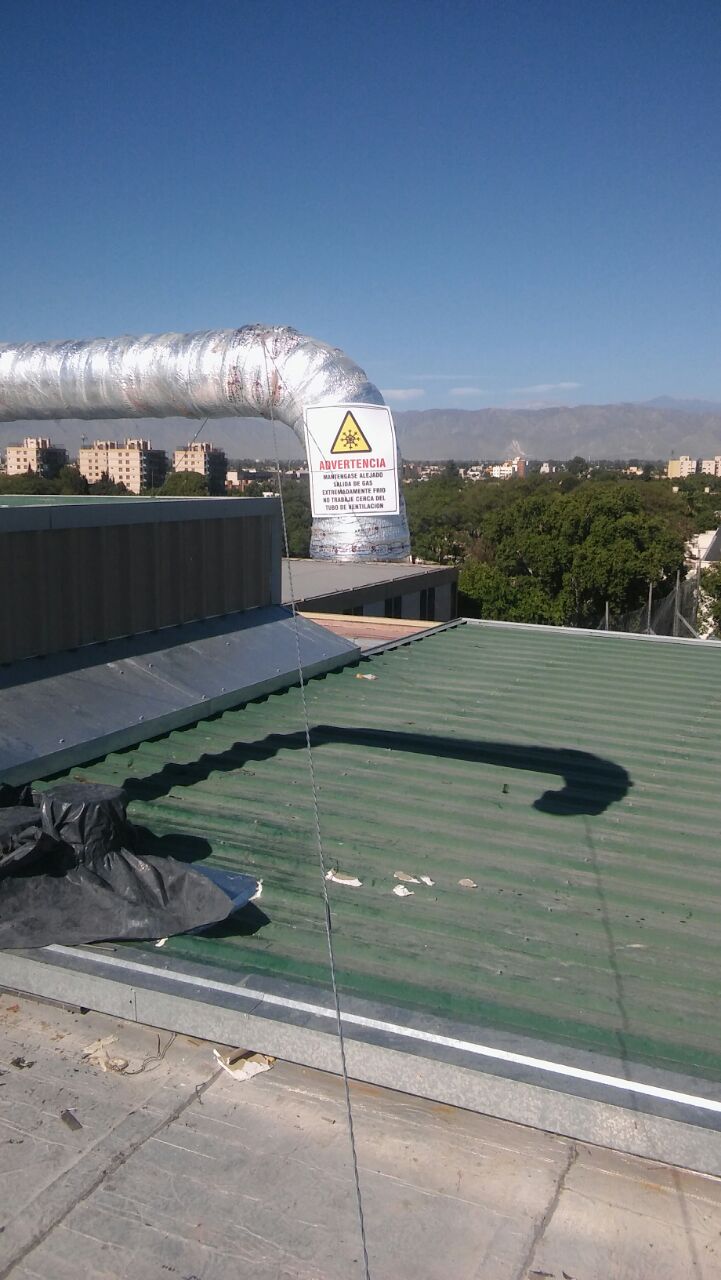

Tubo de Quench / Venteo de Helio Gaseoso (Tramos Interno y/o Externo a la Sala)
Los equipos Súper-conductivos que trabajan con Helio gaseoso necesitan la provisión e instalación de un caño de venteo de Helio según los requisitos del fabricante del equipo.
Características del Caño de Venteo de Helio:
- Material y Espesor: Acero inoxidable según Requisitos técnicos del proveedor del RM.
- Tramo Interno: En el caso de no ser provisto con el RM, realizamos el tramo interno y la guía de onda del venteo de Helio. Mediante el proyecto del recorrido completo, analizamos la cantidad de curvas y distancias para poder calcular el diámetro necesario a cotizar.
- Tramo Externo: Luego de un análisis estético y estructural, se calculan las caídas de presión. De esta manera se dimensiona y planifica la construcción y el montaje de todo el conducto, buscando el menor impacto y costo asociado.
- Incluye carteles de prevención, recubrimiento de material aislante térmico según requisitos del fabricante, finalizando con malla anti-pájaros.
- El caño se aisla eléctricamente del Blindaje de RF mediante una unión especial que puede incluir bridas y tornillos aislados según lo exigido en el manual del RM.
Bobina de compensación
En casos en que las interferencias magnéticas externas en la sala sean demasiado elevadas, algunos equipos, especialmente los Resonadores de tipo abierto, pueden sufrir estas alteraciones disminuyendo la calidad de sus imágenes.
El tipo de interferencias puede ser tanto de baja frecuencia (50/60 Hz) como cuasiestáticas (ascensores / autos / trolebuses / subterráneos / trenes).
En el primer caso, a veces es posible reducir estas variaciones con un diseño apropiado del blindaje (material / espesor / geometría).
En el segundo caso, en cambio, la solución más eficaz es la implementación de un sistema activo de compensación de campo magnético (CCM), el cual se encarga de estabilizar el campo en el isocentro las 24 hs del día, los 365 días del año, de modo que el campo se mantenga estable, asegurando la calidad de las imágenes adquiridas por el equipo.
Las características de este sistema son:
- Doble bobina compensadora: una en piso + una en techo
- Instalación totalmente independiente: se puede colocar antes o después de estar funcionando el equipo de Resonancia Magnética.
- Instalación sencilla: el sistema se instala en 3 días y la calibración toma 1 día más.
- Cero mantenimiento: una vez calibrado, mantiene su configuración sin necesidad de chequeos periódicos (siempre que no hayan cambios ambientales en las zonas adyacentes a la sala).
1- Kit de Audio para Música Funcional
Este adicional de sonido, está diseñado para no generar interferencia de RF que afecten las imágenes del equipo de Resonancia y su uso es para ambientar la sala con música que transmite tranquilidad al paciente.
2- Cámara de video
Esta Cámara de video en Salas de Resonancia Magnética permite visualizar al paciente cuando la ventana de la sala no dispone una visión completa.
3- Tablero de alimentación Principal para Equipos Médicos
El Tablero de Alimentación Principal, solicitado por el fabricante, es un requisito fundamental que se debe cumplir correctamente para no demorar la puesta en marcha del equipo o paradas posteriores.
Para evitar demoras o contratiempos por falta de experiencia en estos tableros se ofrece la provisión del Tablero Eléctrico como un opcional en este tipo de instalación de equipos médicos respetando los requisitos del fabricante.
Todos los componentes que componen al tablero son de primeras marcas, incluso el gabinete responde a altas normas de calidad; desde la chapa de 2mm de espesor, barra de puesta a tierra sobredimensionada, bisagras reforzadas, etc.
A la altura de la tecnología que abastece, acompañando al equipo durante toda su vida útil.
Son opcionales: la instalación y conexión del tablero principal y la provisión y tendido de cables para conectar el tablero Principal al tablero general de la Clínica según requisitos del fabricante.
4- Cambio de Contactos Perimetrales de Puerta en cobre-berilo
5- Proyector LED
Permite a los pacientes ver algún video mientras se realiza el estudio de resonancia magnética permitiendo de esta manera reducir el miedo, los nervios y la claustrofobia al momento de realizarse el éxamen.
